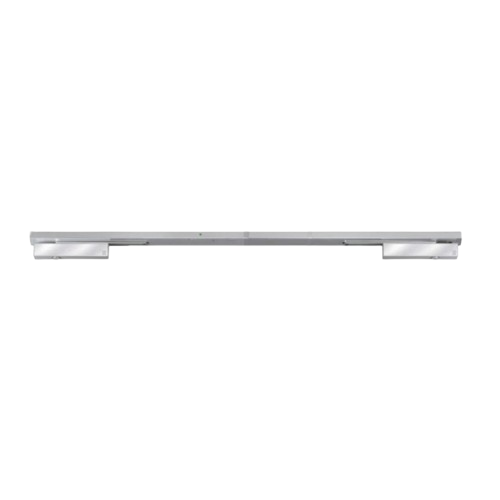

Divviru durvju koordinators: nodrošina, ka pasīvās un aktīvās vērtnes aizvēršanās secība ir paredzētajā secībā, t.i., aktīvā vērtne vienmēr aizveras aiz pasīvās vērtnes.
Atverot pasīvo vērtni, aktīvās vērtnes sliedes bremžu ķīļi (mehāniski neatkarīgi no durvju aizvērēja hidraulikas) nodrošina, ka aktīvā vērtne apstājas, tiklīdz tiek atvērta neaktīvā vērtne.
Sistēmas uzstādīšana: DIN L/DIN R. DIN virzienu var brīvi izvēlēties uz vietas.

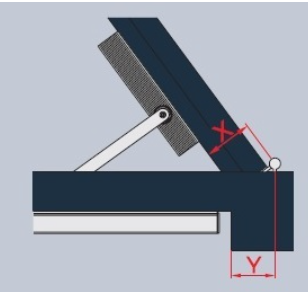

Atvēršanas leņķis: maks. 175° (atkarībā no apmales un rāmja ģeometrijas)
Minimālais pasīvās vērtnes izmērs: 360 mm (TS-41) vai 400 mm (TS-61)
Komplekta arī nāk: saistītais vidējais vāks (fiksācijas sistēma), montāžas daļas un Torx stiprinājuma skrūves.
Pilnām panikas durvīm ir nepieciešams izmantot ECO MK 1 vadītāja atloku.
Pārbaudīts saskaņā ar EN 1158.

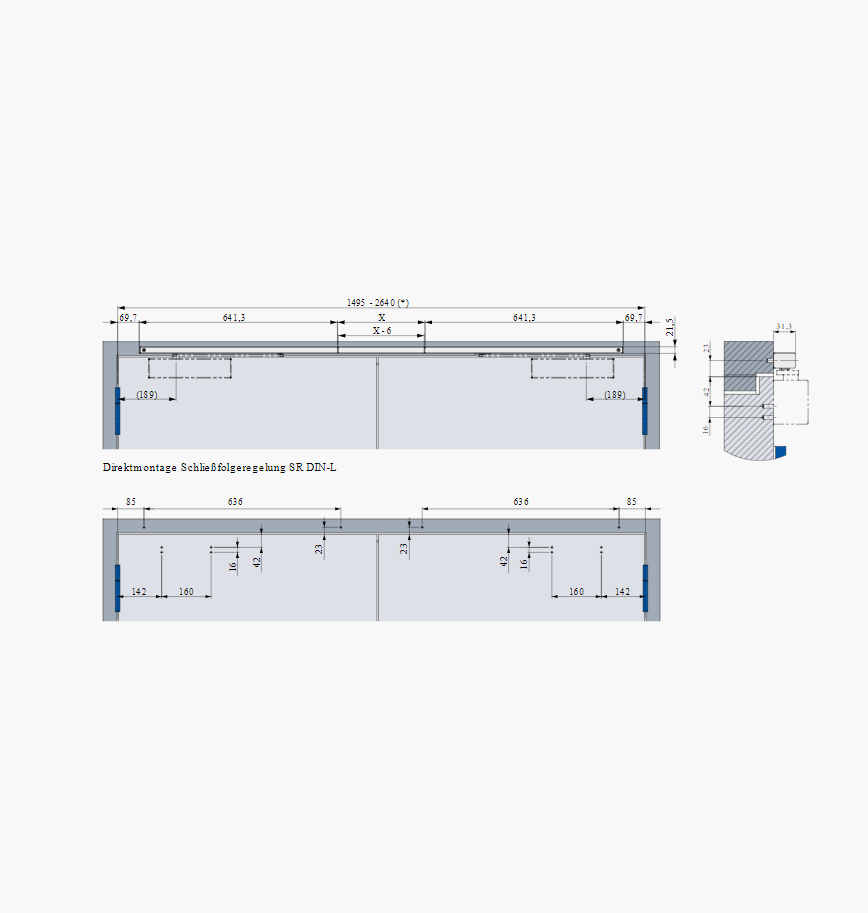

Sprauga starp eņģēm: 1 495 – 2 640 mm
*Mazākām eņģu spraugām (min. eņģes atstarpe 1 320 mm) jāsaīsina GF profils un nepieciešamības gadījumā durvju aizvērēji jāpārvieto.
Lūdzu, ievērojiet piezīmes montāžas instrukcijās.

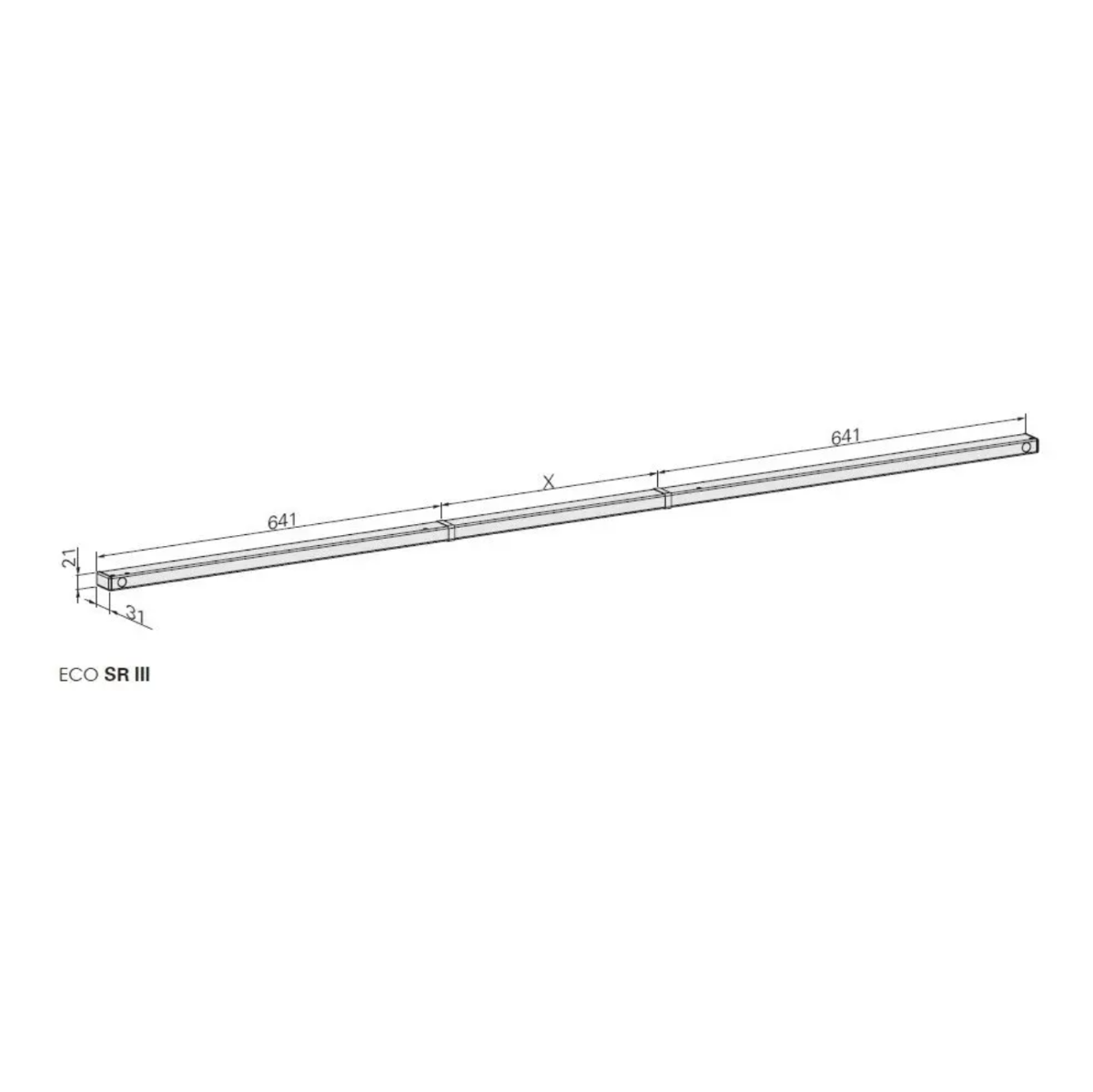

Lielākām eņģu spraugām (2 645-2 800 mm), jāpasūta arī pagarināto savienojuma stieni VBSECOSR III.
| Svars, kg | 2.500000 |
|---|---|
| Izcelsmes valsts | Vācija |
| Modeļa nosaukums | SR III |
| Materiāls | Tērauds |
| Zīmols | ECO SCHULTE |
| Ugunsdrošība | Paredzēts ugunsdrošām durvīm |
| Daudzums | 1 |
| Ražotāja garantija | 24 mēneši |
| Iepakojuma izmēri, mm | 1280 x 30 x 20 |
